Isolants thermiques en rénovation

Par Sophie Trachte et Dorothée Stiermon

Editeur EPFL



Ouvrage très technique et très complet sur les différentes techniques et les différents matériaux disponibles en rénovation thermique des constructions. Cet ouvrage décrit avec précisions les caractéristiques des différents matériaux présents sur le marché (isolants organiques, isolants minéraux naturels ou synthétiques, isolants composites, isolants innovants) en les décrivant (avec de nombreuses photos à l’appui) précisant leurs caractéristiques techniques chiffrées, leurs modes d’élaboration, et en balayant un grand nombre de critère permettant d’avancer vers le meilleur choix correspondant au matériau recherché .

Dans un chapitre complet il détaille leur influence sur la qualité de l’air et sur la santé. Il aborde ensuite sur une quarantaine de pages le cycle de vie des différents matériaux et leur impact environnemental.

Il aborde la notion de l’économie circulaire dans la conception et la mise en œuvre de ces différents matériaux.



Nombreux tableaux, articles scientifiques et thèses sur le sujet.



En annexe figure une liste de fabricants et producteurs

Riou glass rentre sur le marché espagnol



Aprés une série de rachats de miroiteries en France sur ces 15 dernières années, puis être rentré en Belgique ( Euroglass) et en Italie ( Cappelletti et Roleri ) en 2022, le groupe Riou glass s’attaque maintenant au marché espagnol en rachetant le catalan Vidresif situé à proximité de Géron. Vidresif est une importante miroiterie avec un CA de l’ordre de 25 millions d’Euros. Le groupe Riou transforme chaque année plus de 100 000 tonnes de verre plat dont il produit une grande partie sur son float de Salaise sur Sanne. Il réalisera sur 2023 un CA supérieur à 260 millions d’Euros avec 1300 salariés et 26 unités de production



Bavelloni à GlassBuild AMERICA 2023



Bavelloni sera présent au salon GlassBuild AMERICA 2023, le plus grand salon pour le verre, la fenêtre et la porte en Amérique du Nord, du 31octobre au 2 Novembre sur le stand 3631.

Bavelloni présentera son nouvel angle variable VE 500 V10 SCS mitering machine.

Cette rectiligne pouvant façonner des volumes importants (et donc lours). L’option SCS gère automatiquement la position des meules pour assurer la meilleure qualité possible.

Bavelloni présentera aussi la biseauteuse, VB350 CNS? LA TABLE DE COUPE REV 372 SR cutting table,



Pour obtenir votre ticket d’entrée utilisez le code Bavelloni Customer Guest Pass Code 23GBAEXH.

Affutage des forêts diamantés pour le verre plat

La partie active d’un forêt diamanté, celle qui va permettre de percer le verre est constituée de grains de diamant. Ces grains de diamant sont noyés dans un alliage métallique qui a pour objectif de libérer peu à peu le diamant en surface du forêt diamanté de façon à pouvoir percer le verre.

En perçant le verre la partie supérieure du diamant va se briser peu à peu.

Ce liant doit s’user à la même vitesse que le diamant. S’il s’use trop vite il y a trop de diamant en surface et le forêt va s’user très rapidement et il y a un risque que le perçage se fasse avec des écailles. S’il s’use moins vite que les particules de diamant il n’y aura pas assez de grains de diamant en surface et le forêt ne percera plus le verre correctement. Dans ce dernier cas il faut affuter le forêt de façon à user le liant et refaire apparaitre des grains de diamant en surface. On utilise pour cela des pierres synthétiques, généralement en oxyde d’aluminium.

Mais le besoin d’affutage des forêts devrait être rare, du moins pour les meilleurs forêts diamantés. En effet les fournisseurs qui sont dans ce cas utilisent des liants qui s’usent à la même vitesse que le diamant et donc sans besoin d’affutage.

L’affutage est un réel problème dans le cas des perceuses automatiques.

Bannière





Trempe chimique du verre



1/Raisons et avantages de la trempe chimique du verre

La trempe chimique du verre est utilisée lorsque, en particulier, la trempe thermique n’est pas possible ou donnent des résultats incompatibles avec les propriétés recherchées.

C’est le cas pour :

-Les verres de faibles épaisseurs

Même si certains équipements permettent de tremper thermiquement des verres de 2 mm d’épaisseur, dans le cas d’épaisseurs inférieures à 3 mm, la trempe chimique donnent souvent de bien meilleurs résultats.

-Les verres bombés

La trempe chimique s’effectuant à une température inférieure à celle où le verre commence à se déformer, la forme géométrique n’est pas modifiée par la trempe chimique. Ceci est, en particulier, recherché lorsque le verre bombé doit être ensuite assemblé en feuilleté.

-La qualité optique

La trempe chimique donne de meilleurs résultats optiques que la trempe thermique.

-Lorsque qu’une dureté supérieure à celle obtenue par trempe thermique est requise.

La trempe chimique permet de multiplier par un coefficient compris entre 4 et 10 la dureté obtenue par trempe thermique, en jouant sur la longueur du cycle et la température du bain.

-L’absence de déformation de surface

La trempe chimique du verre permet de s’affranchir des déformations de surface pouvant résulter d’une trempe thermique.

-Façonnage après trempe

L’un des autres avantages de la trempe chimique du verre est que le verre peut être façonné  ( découpe, perçage, rodage et polissage….) après avoir été trempé.



Par contre la trempe chimique a une limite sur les dimensions des pièces de verre qu’il est possible de traiter par cette technique, liée à la taille maximale des fours disponibles sur le marché (actuellement 3200 x 2200).

Autre inconvénient en cas de bris de la pièce, il n’y a pas, comme dans le cas de la trempe thermique de réduction significative de la taille des morceaux. Pour cette raison seule la trempe thermique peut proposer des verres estampillés "Verres de sécurité". Pour répondre à cette exigence les verres trempés chimiquement doivent être feuilletés.

2/Caractéristiques de la trempe chimique du verre

L’objectif de la trempe chimique est ( comme dans le cas de la trempe thermique ) de mettre la surface du verre en compression afin d’augmenter de façon importante sa dureté. Dans le cas de la trempe chimique cette mise en compression est obtenue en remplaçant à la surface du verre (entre 20 et 100 microns) des ions sodium, par des ions plus gros, les ions potassium. Ces derniers ayant des propriétés chimiques très proches de celles des ions qu’ils vont remplacer, il n’y a pas de changement important des principales propriétés du verre.

Cet échange d’ions s’effectue en plongeant  le verre dans un bain de sels de potassium  fondus pendant des durées comprises entre 12 et 20 heures. La température du bain de sels et d’environ 400° Celcius.

Heat Soak Test,

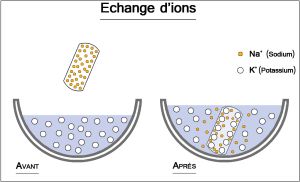

Schéma des échanges d'ions lors de la trempe chimique du verre

3/Tableau comparatif verre trempé thermiquement ou chimiquement







Verre trempé thermiquement

Verre trempé chimiquement

Epaisseurs ( mm)

3 à 19

0.5 à 19

Compression de la surface      ( N/mq)

30/70

300/400

Epaisseur de la partie en compression

20% de l’épaisseur totale du verre

20 à 120 microns

Résistance à la flexion            ( N/mq)

120/200

250/600

Fragmentation en cas de casse

Petits fragments

Gros morceaux

Façonnage après trempe



Non



Oui ( découpe, rodage, polissage, perçage…)







4/Les principaux marchés de la trempe chimique du verre

La trempe chimique du verre est beaucoup plus onéreuse que la trempe thermique. Les marchés de la trempe chimique vont donc se trouver dans des applications où la trempe thermique rencontre des problèmes.

-Faibles épaisseurs

-Qualité (déformation, dureté, qualité optique..)

On va donc rencontrer la trempe chimique dans les secteurs aéronautiques et spatiaux, dans le domaine militaire, dans le domaine naval ( militaire et civil), dans le domaine automobile ( sur des secteurs très spécifiques), dans le domaine du luxe, dans l’électronique, dans le bâtiment ( applications spéciales sur des volumes bombés..) et plus généralement dans des secteurs plutôt de petites séries et demandant des contraintes spécifiques, en particulier dans le domaine de la déformation.





5/Conclusion

La trempe chimique du verre est une alternative à la trempe thermique lorsque celle-ci ne peut atteindre efficacement les spécifications requises. Mais afin de pouvoir répondre aux cahiers des charges spécifiques et garantir le niveau de qualité recherché, elle doit s’effectuer sur des installations automatisées et équipées de dispositifs de contrôle et de sécurité à même de fournir avec productivité et répétabilité le niveau de qualité exigé.
